안녕하세요! 파이프 베벨러 공급업체로서 저는 이 멋진 기계가 어떻게 작동하는지에 대한 질문을 자주 받습니다. 그래서 오늘은 오비탈 파이프 면취기의 작동 원리를 자세히 설명해 드리겠습니다.
궤도형 파이프 베벨러란 무엇입니까?
먼저, 궤도 파이프 베벨러가 무엇인지 빠르게 살펴보겠습니다. 파이프 끝에 경사진 모서리를 만드는 데 사용되는 특수 도구입니다. 이 베벨은 더 나은 침투력과 더 강한 용접 접합을 허용하기 때문에 용접 응용 분야에서 매우 중요합니다. 베벨은 파이프의 끝 부분을 편평하게 만드는 대신 용접 재료가 더 쉽게 유입될 수 있는 경사면을 제공합니다.
작동 원리의 기본
궤도 파이프 베벨러는 매우 간단한 원리로 작동하지만 몇 가지 주요 구성 요소와 단계가 관련되어 있습니다.
1. 기계 장착
첫 번째 단계는 궤도 파이프 면취기를 파이프에 장착하는 것입니다. 이는 일반적으로 일종의 클램핑 메커니즘을 사용하여 수행됩니다. 기계는 파이프 주위를 원활하게 회전할 수 있도록 파이프에 단단히 부착되어야 합니다. 클램핑 시스템에는 다양한 유형이 있지만 대부분은 다양한 직경의 파이프에 맞게 조정 가능하도록 설계되었습니다.
2. 회전 메커니즘
기계가 장착되면 다음은 회전입니다. 궤도 파이프 베벨러에는 기어 시스템이나 벨트 드라이브를 구동하는 모터가 있습니다. 이 모터는 파이프 주위로 절단 헤드를 회전시키는 동력을 제공합니다. 회전 속도는 일반적으로 파이프 재질의 유형과 원하는 베벨 각도에 따라 조정될 수 있습니다.
3. 커팅 헤드
커팅 헤드는 실제로 베벨 작업을 수행하는 기계의 일부입니다. 초경 인서트나 고속 강철 블레이드와 같은 하나 이상의 절삭 공구가 장착되어 있습니다. 이러한 절삭 공구는 특정 각도로 배치되어 파이프 끝 부분에 베벨을 생성합니다. 절단 헤드가 파이프 주위를 회전함에 따라 절단 도구는 파이프 가장자리에서 재료를 제거하여 점차적으로 경사를 만듭니다.
4. 공급 메커니즘
회전 외에도 커팅 헤드에는 피드 메커니즘도 있습니다. 이 메커니즘은 절단 도구를 제어된 속도로 파이프 쪽으로 이동시킵니다. 공급 속도는 각 회전마다 제거되는 재료의 양을 결정하므로 매우 중요합니다. 이송 속도가 너무 높으면 절삭 공구가 빨리 마모되거나 베벨 표면이 거칠어질 수 있습니다. 너무 낮으면 베벨 작업에 시간이 오래 걸립니다.
다양한 유형의 궤도형 파이프 베벨러 및 작동 변형
궤도 파이프 베벨러에는 여러 유형이 있으며 각각 작동 원리가 약간씩 다를 수 있습니다.

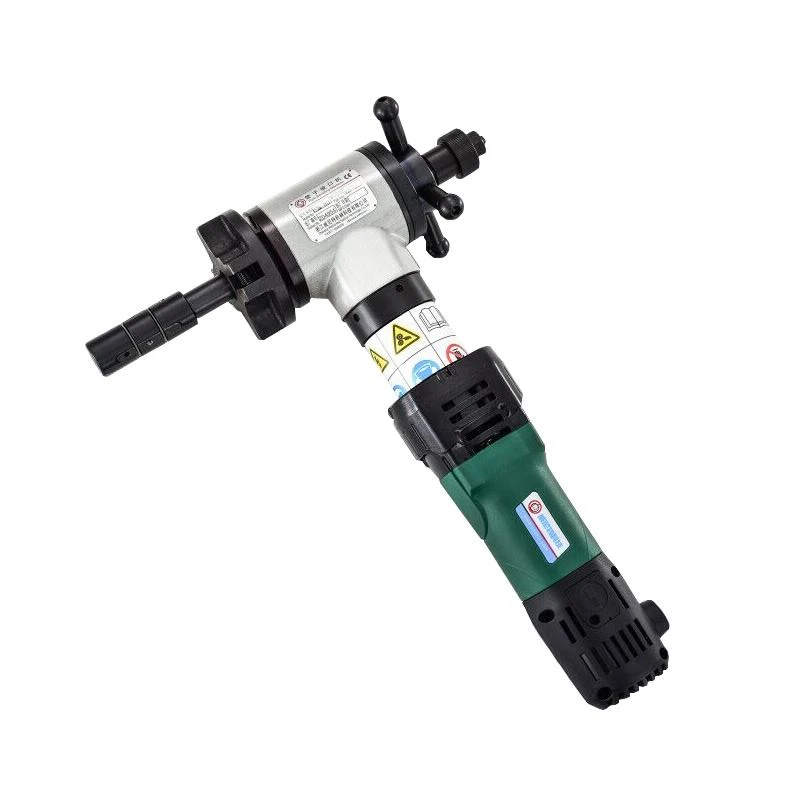

전기 내부 확장 파이프 경사지는 기계
그만큼전기 내부 확장 파이프 경사지는 기계인기가 많은 유형이다. 이름에서 알 수 있듯이 전기 모터를 사용하여 동력을 공급합니다. 내부 확장 기능은 파이프 내부에서 확장되어 자체적으로 고정되는 것을 의미합니다. 이 유형의 베벨러는 외부 클램핑이 어렵거나 불가능한 파이프에 적합합니다. 전기 모터는 일관되고 안정적인 전원을 제공하여 회전 및 공급 속도를 정밀하게 제어할 수 있습니다.
공압 내부 팽창 파이프 경사지는 기계
그만큼공압 내부 팽창 파이프 경사지는 기계압축 공기로 작동합니다. 공압 베벨러는 전기를 쉽게 사용할 수 없거나 전기 장비 사용에 대한 안전 문제가 있는 환경에서 선호되는 경우가 많습니다. 전기 베벨러와 비슷한 방식으로 작동하지만 전원이 다릅니다. 압축 공기는 모터와 기계의 다양한 메커니즘을 구동합니다.
Metabo 내부 확장 파이프 경사지는 기계
그만큼Metabo 내부 확장 파이프 경사지는 기계고품질 옵션입니다. Metabo는 전동공구 업계에서 잘 알려진 브랜드입니다. 이 베벨러는 내부 확장 장착 시스템과 고급 절단 기술을 결합합니다. 내구성이 뛰어나고 효율적으로 설계되어 부드럽고 정확한 베벨링 프로세스를 제공합니다.
궤도형 파이프 베벨러의 작업에 영향을 미치는 요소
궤도 파이프 면취기가 얼마나 잘 작동하는지에 영향을 미칠 수 있는 몇 가지 요소가 있습니다.
파이프 재질
강철, 스테인리스강, 알루미늄 등 파이프 재질이 다르면 경도와 가공성이 다릅니다. 스테인레스강과 같은 단단한 재료는 절삭 공구의 과도한 마모를 방지하기 위해 더 느린 회전 속도와 더 낮은 이송 속도가 필요할 수 있습니다. 알루미늄과 같은 부드러운 재료는 더 빨리 베벨될 수 있지만 재료가 절단 도구에 달라붙지 않도록 주의해야 합니다.
파이프 직경
파이프의 직경도 중요합니다. 직경이 큰 파이프는 절단 헤드를 회전시키는 데 더 많은 전력이 필요할 수 있습니다. 일부 궤도 파이프 베벨러는 광범위한 파이프 직경을 처리하도록 설계되었지만 작업할 특정 파이프 크기에 적합한 기계를 선택하는 것이 중요합니다.
베벨 각도
원하는 베벨 각도는 베벨러의 작업에도 영향을 줄 수 있습니다. 용접 용도에 따라 30도, 45도, 60도 등 다양한 베벨 각도가 필요할 수 있습니다. 베벨링 공정을 시작하기 전에 절단 헤드를 올바른 각도로 조정해야 합니다.
궤도형 파이프 베벨러 사용의 장점
궤도 파이프 베벨러를 사용하면 몇 가지 장점이 있습니다.
정도
이 기계는 매우 정확한 베벨을 만들 수 있습니다. 절단 도구의 정확한 위치 지정과 함께 조정 가능한 회전 및 이송 속도를 통해 일관된 베벨 각도와 매끄러운 표면이 가능합니다. 이 정밀도는 고품질 용접 조인트에 매우 중요합니다.
능률
궤도형 파이프 베벨러는 일반적으로 수동 베벨링 방법보다 더 효율적입니다. 특히 많은 수의 파이프를 작업할 때 파이프를 훨씬 빠르게 베벨할 수 있습니다. 이는 장기적으로 시간과 인건비를 절약해줍니다.
안전
다른 베벨링 방법에 비해 궤도 파이프 베벨러는 상대적으로 안전합니다. 작업자는 베벨 작업 중에 절삭 공구와 직접 접촉할 필요가 없으므로 부상 위험이 줄어듭니다.
결론
궤도 파이프 베벨러의 작동 원리는 다음과 같습니다. 이는 파이프 끝에 정확한 경사를 만들기 위해 함께 작동하는 장착, 회전, 절단 및 공급 메커니즘의 조합입니다. 전기, 공압 또는 고급 Metabo 베벨러를 사용하든 이러한 기계의 작동 방식을 이해하면 최상의 결과를 얻는 데 도움이 될 수 있습니다.
만약 당신이 파이프 베벨러 시장에 있다면, 나는 당신과 대화를 나누고 싶습니다. 우리는 귀하의 특정 요구 사항을 충족할 수 있는 다양한 궤도 파이프 베벨러를 보유하고 있습니다. 연락만 주시면 귀하의 요구 사항에 대해 논의하고 귀하의 프로젝트에 딱 맞는 기계를 찾아드릴 수 있습니다.
참고자료
- 파이프 베벨링 기계: 기술 가이드. [출판사 미지정]
- 용접 및 파이프 제조 핸드북. [출판사 미지정]
