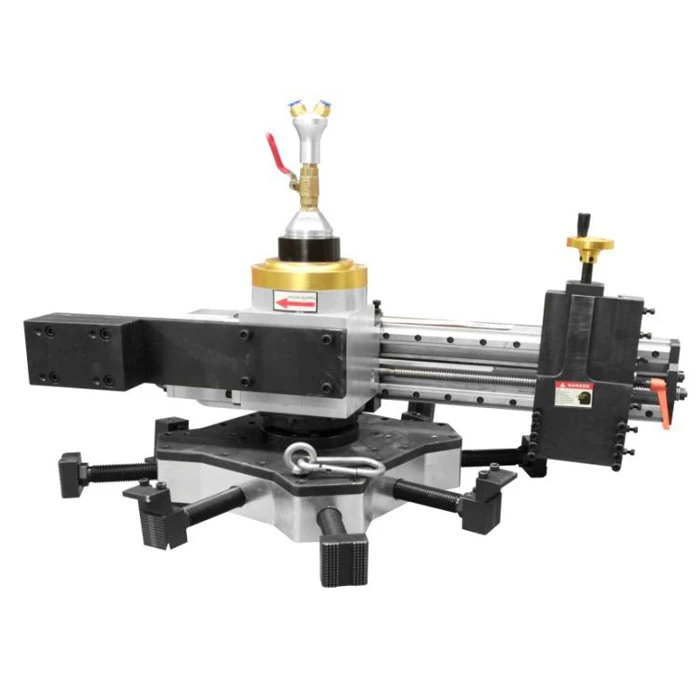

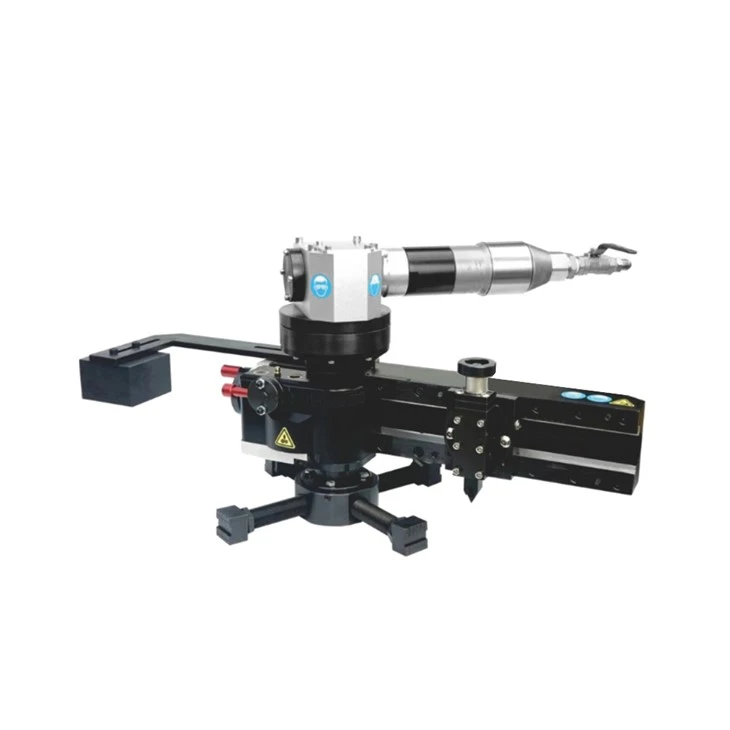

플랜지를 향한 도구 메인 성능
플랜지 페이스 머신은 멀티 - 기능 시리즈 Machine.Flange Facing Tool Facing Tool Parts에서 4 개의 클램프 지지대, 내부 마운트, 작은 작업 반경이 있습니다. 새로운 도구 홀더 디자인은 360 ℃로 배열 될 수있다. 고속 효율성. 모든 유형의 플랜지 페이싱, 씰 그루브 가공, 용접 준비 및 카운터 보링에 적합합니다. LT 특수 파이프, 밸브, 펌프 플랜지 등
플랜지 페이스 툴 기능 :
1. 컴팩트 구조, 가벼운 무게, 수행하기 쉽습니다.
2. 피드 핸드 휠 스케일을 사용하여 사료 정확도를 향상시킵니다.
3. 축 방향 및 방사형 방향, 고효율의 해상 공급.
4. 도로, 수직, 역전, 기울기 등, 모든 방향은 처리 될 수 있습니다.
5. 플랜지 페이스 도구는 평평한 얼굴, 워터 라인, 연속 홈, RT) 그루브 등을 처리 할 수 있습니다.
6. 드라이브 : 공압, 유압, CNC.
플랜지 가면 도구 사양 :
|
모델 |
투기 |
직면 범위 (OD) |
장착 범위 (LD) |
도구 사료 스트로크 |
도구 홀더 스위블 각도 |
회전 속도 |
|
세계 식량 프로그램 |
610 |
50-610mm |
50-508mm |
50mm |
+-30 학위 |
0-42R/분 |
|
1000 |
160-1000mm |
158-820mm |
102mm |
+-3609 |
0-33R/분 |
|
|
1650 |
500-1650mm |
500-1500mm |
102mm |
+-360 |
0-22R/분 |
|
|
2000 |
690-2200mm |
690-2000mm |
102mm |
+-360 |
0-20R/분 |
|
|
3000 |
1150-3000mm |
1120-2800mm |
102mm |
+-3609 |
3-12r/분 |
플랜지 페이스 툴 도구 산업 전반에 걸쳐 정밀 플랜지 처리를 위해 설계된 다목적, 다중 - 기능 가공 솔루션.
정밀도 및 사용 편의성
• 스케일링 피드 핸드 휠은 정확한 피드 제어를 보장합니다.
• 자동 축/방사형 공급은 수동 노력을 줄이고 생산 속도를 높입니다.
다재
• 평평한면, 수도관, 연속 홈, RTJ 그루브 등을 처리합니다.
• 파이프, 밸브, 펌프 및 산업용 플랜지와 호환됩니다.
유동성
• 쉽게 운송 할 수 있도록 가볍고 소형.
• 수평, 수직, 거꾸로 또는 기울어 진 위치에서 작동합니다.
오토메이션
• 자동 공급은 노동 강도와 인간 오류를 최소화합니다.
응용 프로그램
• 일반적인 작업 : 플랜지를 향하고, 씰 그루브 가공, 용접 준비, 카운터 보링.
• 산업 : 석유 및 가스, 제조, 밸브/펌프 생산 및 파이프 라인 유지 보수.
안전 지침
pre - 작동 점검 :
• 클램프, 도구 홀더 및 마모/느슨 함을 검사하십시오.
• 전력/공압/유압 시스템이 안전해야합니다.
• 안전 안경, 장갑 및 anti - 슬립 신발을 착용하십시오.
작업:
• 정격 속도/하중 제한을 초과하지 마십시오.
• 비정상적인 소음/진동을 모니터링합니다. 감지하면 즉시 중단하십시오.
• 기계가 작동하는 동안 유지 보수를 수행하지 마십시오.
Post - 작동 :
• 올바르게 전원을 전원하고 구성 요소를 안전하게 보안하십시오.
